La transición de la palanca de mano tradicional al pequeño pulsador eléctrico no ha sido solo una cuestión de diseño de interiores o de ganar espacio en la consola central. El freno de estacionamiento eléctrico, conocido técnicamente como EPB o Electric Parking Brake, es una evolución importante en la integración de los sistemas de chasis, permitiendo funciones de seguridad activa que eran imposibles de implementar con un cable de acero y una cremallera mecánica.
A diferencia del sistema manual, donde el conductor aplica fuerza física para tensar un cable que presiona las zapatas contra el tambor o las pastillas en los discos (generalmente los traseros), el EPB delega esta tarea a una unidad de control y a actuadores electromecánicos. Aunque existen sistemas híbridos (un motor eléctrico que tira de cables convencionales), la configuración estándar en la industria actual es el sistema de motor sobre la pinza.
Antes de entrar en materia, es importante diferenciar sus componentes:

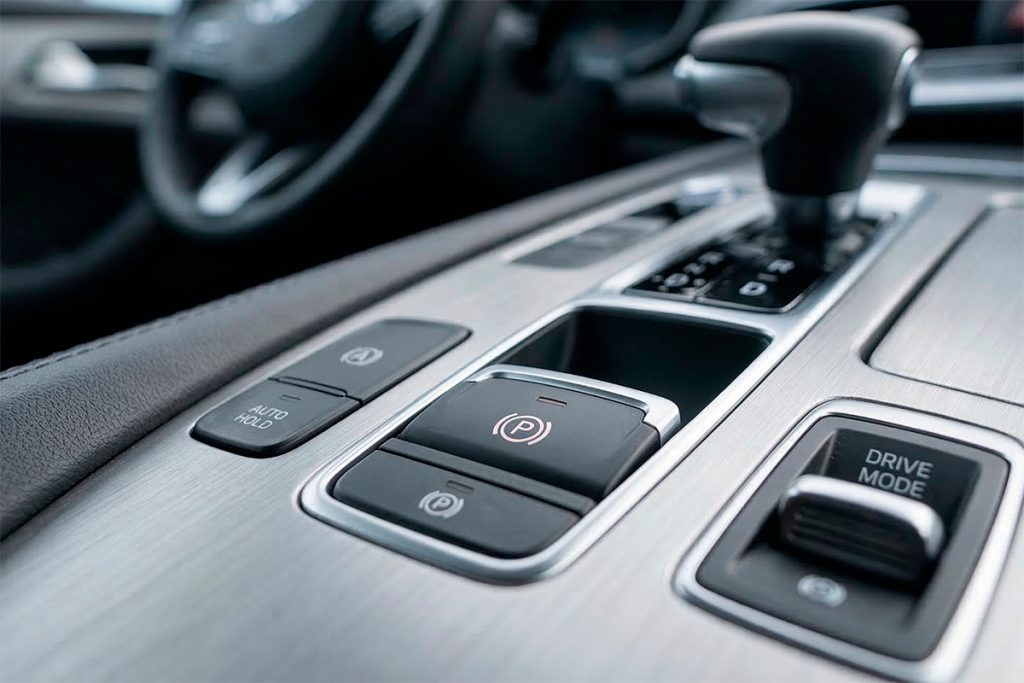

- Botón o palanca pulsadora: Ubicado generalmente en la consola central o el salpicadero. Permite la activación y desactivación manual del sistema mediante una señal eléctrica de baja intensidad.
- Unidad de Control Electrónica (ECU): Es el cerebro del freno, el que procesa tanto las órdenes del conductor como las señales automáticas (basadas en la inclinación del vehículo o la apertura de puertas) y gestiona el envío de energía a los actuadores.
- Motores eléctricos: Actuadores de corriente continua encargados de generar el par necesario para desplazar los elementos de fricción. En algunos sistemas, van montados directamente sobre la pinza.
- Husillo de accionamiento: Es un componente mecánico clave, que transforma el movimiento rotativo del motor eléctrico en un desplazamiento lineal. Es el responsable de empujar el pistón de forma progresiva y asegurar que se bloquea el mecanismo.
- Cables Bowden (sistemas híbridos): En arquitecturas de accionamiento remoto (menos comunes hoy en día), estos cables de acero transmiten la fuerza desde un motor central hasta las ruedas, emulando la función del cable de un freno de mano convencional.
- Unidades de fricción traseras: Pueden ser pinzas de disco o tambores y son los elementos que ejecutan la presión final sobre la superficie de frenado para inmovilizar el vehículo por completo.
Cómo es su mecánica
En el sistema más extendido, cada pinza de freno trasera incorpora un pequeño motor de corriente continua acoplado a una unidad de reducción. El funcionamiento es un ejercicio de precisión mecánica, de modo que cuando el conductor acciona el botón, la unidad de control envía energía a estos motores.
El par motor se transmite a través de un tren de engranajes o una correa dentada hacia un husillo o eje roscado ubicado dentro del pistón de la pinza de freno. Al girar, el husillo desplaza una tuerca de presión que empuja físicamente el pistón hacia afuera, comprimiendo las pastillas contra el disco. Debido al diseño de la rosca del husillo, el sistema es autoblocante, es decir, que una vez que se ha aplicado la presión y se corta la corriente, el mecanismo no puede retroceder por sí solo, garantizando que el vehículo permanezca inmóvil incluso sin suministro eléctrico.
Para liberar el freno, el motor gira en sentido inverso, retrayendo la tuerca y permitiendo que la elasticidad del retén del pistón lo devuelva a su posición de reposo. Este proceso, que apenas dura fracciones de segundo, es supervisado constantemente por la unidad de control, que mide el consumo de corriente (el amperaje), de los motores para saber exactamente cuándo las pastillas han hecho contacto firme con el disco y detener el proceso.
Gestión electrónica
La verdadera ventaja del EPB sobre el cable tradicional es su capacidad para comunicarse con el resto de las unidades de control del vehículo, principalmente con el Módulo de Control de Estabilidad (ESC/ESP). Esta integración permite funciones de confort y seguridad que hoy consideramos estándar.
Una de ellas es el Auto-Hold o asistente de salida en pendiente. Mediante los sensores del sistema de estabilidad, el sistema mantiene la presión en el freno tras detener el coche por completo y la libera automáticamente en el momento exacto en que las ruedas motrices tienen suficiente fuerza para iniciar la marcha, evitando que el vehículo retroceda (no obstante, esta función no es exclusiva de los coches con freno de estacionamiento eléctrico, pues hay algunos coches que tienen Auto-Hold con freno de estacionamiento tradicional de palanca).
Sin embargo, la función más crítica desde el punto de vista técnico es el frenado de emergencia dinámico. Si el conductor tira del pulsador del EPB mientras el vehículo está en movimiento, el sistema no bloquea las ruedas de forma brusca. En su lugar, envía una señal al módulo del ESP para que este realice una frenada hidráulica controlada a través de las cuatro ruedas utilizando la bomba del ABS. Solo si el sistema hidráulico fallase, el EPB activaría los motores eléctricos de forma pulsada para detener el coche de la manera más estable posible.
Finalmente, es importante señalar que esta complejidad electrónica altera el mantenimiento básico. Para sustituir las pastillas traseras en un coche con EPB, ya no basta con un útil de reposicionamiento manual, porque es necesario conectar una herramienta de diagnosis para poner el sistema en «modo servicio», lo que retrae electrónicamente el husillo interno para permitir la instalación de los nuevos componentes.
